ok, bila switchgear & protection control panel 11kv telah berada seperti dalam lukisan...

seterusnya kita aq buat laluan kabel multicore.. kabel multicore seperti 27C,19C,12C,9C,4C,2PAIR...

kabel ni lalu pada bahagian atas. untuk laluan bawah cuma power cabel...

apabila besi telah dipotong dan  welding, kena cat besi tu supaya tidak  mudah berkarat...

untuk bagi bagi lurus, gunakan 'mantau'... peralatan digunakan adalah drill, arrow angker,punch,tukul, batang stuck dan nut serta spana.....

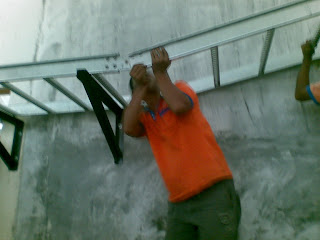

selepas pada setiap bahagian terdapat sangga kabel ladder, maka letakkan kabel ladder..... selepas ia diikat, antara 2 kabel ladder yang berlainan, endakla diskrukan pada sangga mengunakan skru 'hexagon'... tujuannya adalah bagi kabel ladder tidak tercabut...



Selesainya kerja laluan kabel, seterusnya kerja-kerja penarikkan kabel... penarikkan kabel dari control panel ke switchgear 11kv, dr dc charge, NAR

dalam rajah ini, menunjukkan kabel yang telah lama terbiar... sehinggakan kabel drum tertimbus kedalam tanah.. jadi susah untuk mengalihkannya... macam2 skill digunakan.....

apabila sudah jack cable drum dengan ketinggian melepasi had pusingan drum.. kerja ini memerlukan ramai tenaga kerja...penat jugak tarik ni...

jadi selepas tarik kabel... kabel tersebut akan lalu atas kabel ladder.. pastikan ia disusun dengan kemas.. ikat antara kabel gunakan kabel type....

apabila kabel sudah ditarik... sekarang masanya untuk gland cable multicore... peralatan yang digunakan spana adjustable, multiplayar..... sbelum itu kabel multicore hendaklah disiat... buang outtershield....

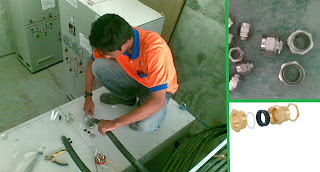

man tengah gland cable.... yang warna silver untuk bg dalam(indoor).. yang warna tembaga untuk bahagian luar(outdoor) ... pastikan gland cable diikat dengan kuat....
