Praktikal Oh Praktikal 2

Kita sambungkan kerja seterusnya....
selepas kerja-kerja buat tapak switchgear selesai....
seterusnya kerja untuk alikan switchear ke tapaknya....

switchgear 11kv sensitif dengan habuk... jd ia dibalut dengan plastik...
untuk mengalihkan ia dengan pilot jet .pastikan ia dekendalikan hendalnya dengan baik... kerja2 ini memerlukan sekurang-kurangnya 2-3 orang.

Seterusnya, pastikan ia diseting sama dengan tapak yang baru dibuat.gunakan jek untuk mengalihkan  feeder kehadapan atau kebelakang... apabila ia diseting dengan betul, ikatkan skru tapak bawah dan tepi...

selepas ia diseting kududukan antara feeder sebelah-sebelahan. pastikan kedudukan ia sama dengan sebelalah2. ia perlu dalam keadaan  baik kerana untuk memudahkan penyambungan busbar.... pastikan skru tapak gunakan bolt dan nut.

inilah hasilnya apabila siap... untuk penyusunan switchgear, sebelah kiri dari incomer adalah starting ganjil seperti 1,3,5,7,9,11 dan sebelah kanan adalah genap 2,4,6,8,10,12....

seterusnya kerja membuat tapak keluaran tapak VCB switchgear 11kv....pastikan tapak ia condong lebih kurang 30 darjah...

gunakan speedcutter untuk memotong besi.. pastikan  ia diukur dan ditanda mengunakan sesiku L.... amalkan ciri-ciri keselamatan...

apabila ia suda dipotong... pastikan anda memanda mengunakan pahat ... apabila  ia suda h dipahat, gunakan drill untuk membuat lubang.. 2 lubang

apabila lubang dibuat, ukur dari lantai ke tapak VCB.. pastika ia sama level... apabila sudah, tebuk lantai gunakan drill... selepas menebuk gunakan arrow angker dan batang stuck..letakkan pada lubang pada besi... selepas itu, letakkan nut dan ketatkan. selepas itu pada tapak mcb haruslah diweldingkan...

selepas itu, simenkan pada bahagian yang ada ruang2.. pastikan ia diratakan........

Selepas kerja pengalihan feeder lama, buat tapak dan installer switchgear 11kv...

sekarang untuk pemasangan protection control panel 11kv

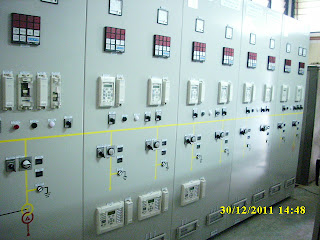

ini merupakan protection control panel... untuk mengalihkan ini tidak memerlukan pilot jet... gunakan kudrat tenaga  manusia. tenaga kerja digunakan seramai 3 orang .. setiap penjuru.. pastikan ia balance dengan protection control panel yang sebelahan.. kedudukan ia sama seperti control panel, yang sebelah kanan genap dan kiri ganjil......

control panel sama dengan sebelah. boleh lihat pada garisan kuning untuk memudakan kerja menskrukan pada  control panel sebelah..

TAMAT BAHAGIAN 2
