Praktikal Oh Praktikal 4

Selepas selesainya gland cable pada protection control panel dan switchgear 11kv.
sekarang kerja buswairing..

buswairing...
senang je ni... sbb da ade marking kt kabelnye.... juz masukkan  je ke panel sebelah.. pas masukkan ketatkan pakai testpen... buswairing ni dia da siapkan daripada kilang.... siap furrel number n kabel lug ...

seterusnya, kerja wairing pada penel switchgear dan control panel... sebelum itu pastikan kerja furrel number dan kabel marking sudah siap (nak siap semua panel dlm masa 2 minggu paling cepat)... apabila sudah siap, cabel multicore telah siap bentukkan... nanti senang le, juz tinggal fitting panel jew..

Sebelah kiri: Ketika proses membuat Furrel Number
sebelah kanan: kerja fitting cabel... siap dengan cable lug lagi



bila dah siap dengan kabel lug, boleh lah fiting panel... mana pi XY, XX, XH, XA....

pastikan cara masukkan kabel lug betul.... ikatkan dengan kemas.... fitting bagi molek sikit... baru puas hati  hasil kerja sikit... dan korang boleh nampak hasilnya bagi rajah diatas...

bila dah siap wairing cable multicore..

bersambung...

Praktikal Oh Praktikal 3

ok, bila switchgear & protection control panel 11kv telah berada seperti dalam lukisan...

seterusnya kita aq buat laluan kabel multicore.. kabel multicore seperti 27C,19C,12C,9C,4C,2PAIR...

kabel ni lalu pada bahagian atas. untuk laluan bawah cuma power cabel...

apabila besi telah dipotong dan  welding, kena cat besi tu supaya tidak  mudah berkarat...

untuk bagi bagi lurus, gunakan 'mantau'... peralatan digunakan adalah drill, arrow angker,punch,tukul, batang stuck dan nut serta spana.....

selepas pada setiap bahagian terdapat sangga kabel ladder, maka letakkan kabel ladder..... selepas ia diikat, antara 2 kabel ladder yang berlainan, endakla diskrukan pada sangga mengunakan skru 'hexagon'... tujuannya adalah bagi kabel ladder tidak tercabut...



Selesainya kerja laluan kabel, seterusnya kerja-kerja penarikkan kabel... penarikkan kabel dari control panel ke switchgear 11kv, dr dc charge, NAR

dalam rajah ini, menunjukkan kabel yang telah lama terbiar... sehinggakan kabel drum tertimbus kedalam tanah.. jadi susah untuk mengalihkannya... macam2 skill digunakan.....

apabila sudah jack cable drum dengan ketinggian melepasi had pusingan drum.. kerja ini memerlukan ramai tenaga kerja...penat jugak tarik ni...

jadi selepas tarik kabel... kabel tersebut akan lalu atas kabel ladder.. pastikan ia disusun dengan kemas.. ikat antara kabel gunakan kabel type....

apabila kabel sudah ditarik... sekarang masanya untuk gland cable multicore... peralatan yang digunakan spana adjustable, multiplayar..... sbelum itu kabel multicore hendaklah disiat... buang outtershield....

man tengah gland cable.... yang warna silver untuk bg dalam(indoor).. yang warna tembaga untuk bahagian luar(outdoor) ... pastikan gland cable diikat dengan kuat....

TAMAT BAHAGIAN Praktikal Oh Praktikal 3

Praktikal Oh Praktikal 2

Kita sambungkan kerja seterusnya....
selepas kerja-kerja buat tapak switchgear selesai....
seterusnya kerja untuk alikan switchear ke tapaknya....

switchgear 11kv sensitif dengan habuk... jd ia dibalut dengan plastik...
untuk mengalihkan ia dengan pilot jet .pastikan ia dekendalikan hendalnya dengan baik... kerja2 ini memerlukan sekurang-kurangnya 2-3 orang.

Seterusnya, pastikan ia diseting sama dengan tapak yang baru dibuat.gunakan jek untuk mengalihkan  feeder kehadapan atau kebelakang... apabila ia diseting dengan betul, ikatkan skru tapak bawah dan tepi...

selepas ia diseting kududukan antara feeder sebelah-sebelahan. pastikan kedudukan ia sama dengan sebelalah2. ia perlu dalam keadaan  baik kerana untuk memudahkan penyambungan busbar.... pastikan skru tapak gunakan bolt dan nut.

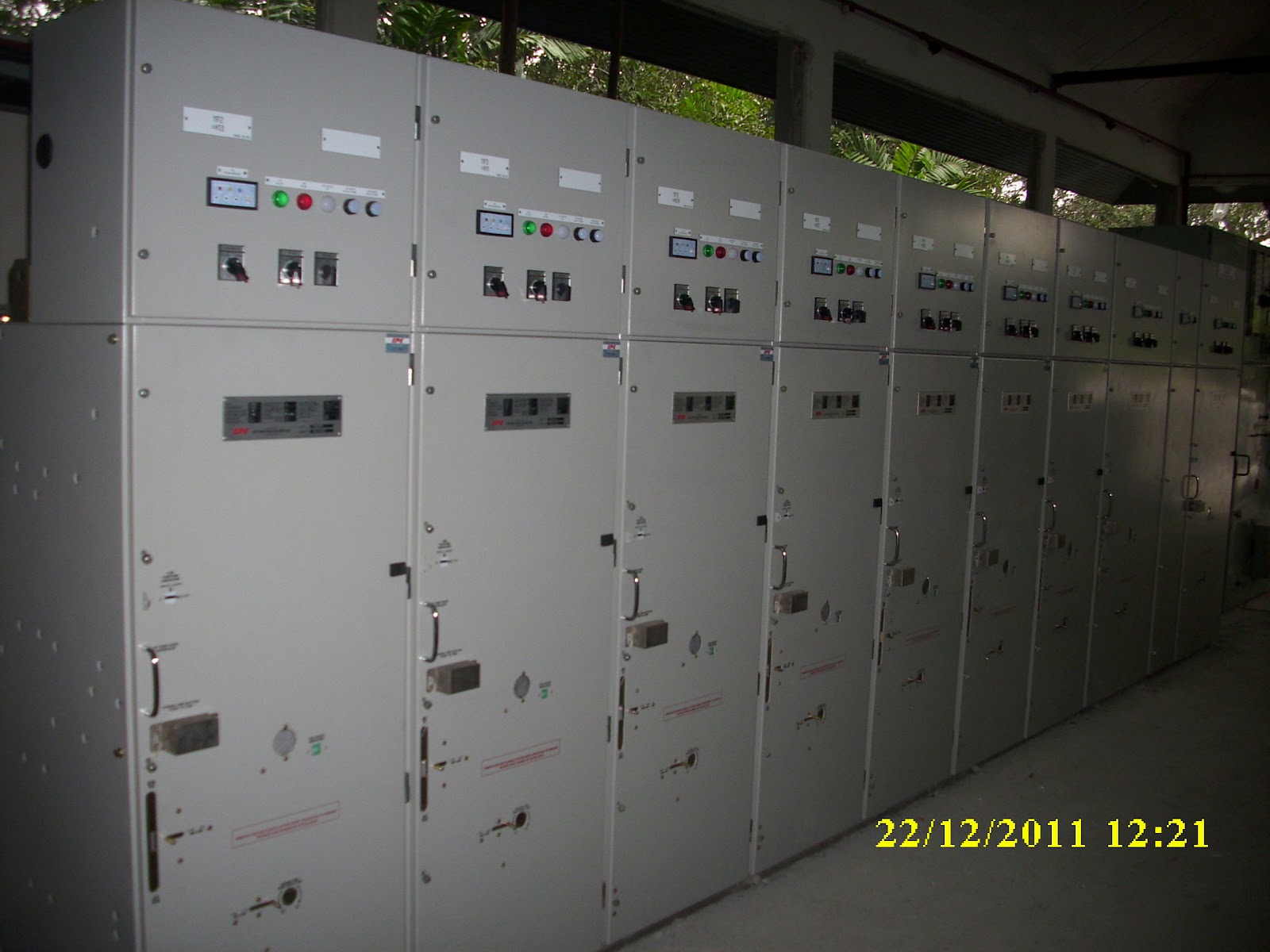

inilah hasilnya apabila siap... untuk penyusunan switchgear, sebelah kiri dari incomer adalah starting ganjil seperti 1,3,5,7,9,11 dan sebelah kanan adalah genap 2,4,6,8,10,12....

seterusnya kerja membuat tapak keluaran tapak VCB switchgear 11kv....pastikan tapak ia condong lebih kurang 30 darjah...

gunakan speedcutter untuk memotong besi.. pastikan  ia diukur dan ditanda mengunakan sesiku L.... amalkan ciri-ciri keselamatan...

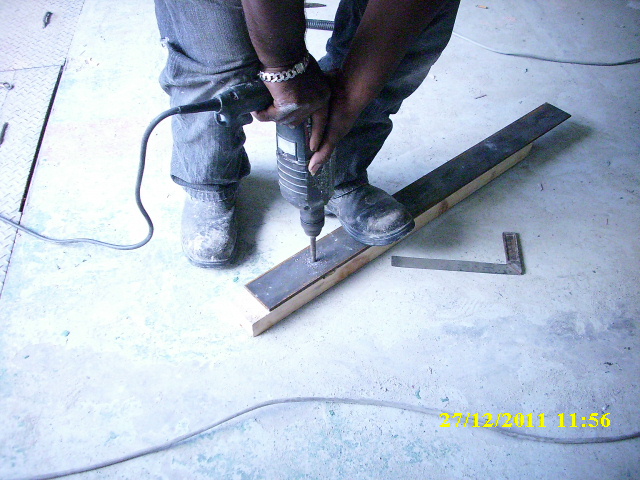

apabila ia suda dipotong... pastikan anda memanda mengunakan pahat ... apabila  ia suda h dipahat, gunakan drill untuk membuat lubang.. 2 lubang

apabila lubang dibuat, ukur dari lantai ke tapak VCB.. pastika ia sama level... apabila sudah, tebuk lantai gunakan drill... selepas menebuk gunakan arrow angker dan batang stuck..letakkan pada lubang pada besi... selepas itu, letakkan nut dan ketatkan. selepas itu pada tapak mcb haruslah diweldingkan...

selepas itu, simenkan pada bahagian yang ada ruang2.. pastikan ia diratakan........

Selepas kerja pengalihan feeder lama, buat tapak dan installer switchgear 11kv...

sekarang untuk pemasangan protection control panel 11kv

ini merupakan protection control panel... untuk mengalihkan ini tidak memerlukan pilot jet... gunakan kudrat tenaga  manusia. tenaga kerja digunakan seramai 3 orang .. setiap penjuru.. pastikan ia balance dengan protection control panel yang sebelahan.. kedudukan ia sama seperti control panel, yang sebelah kanan genap dan kiri ganjil......

control panel sama dengan sebelah. boleh lihat pada garisan kuning untuk memudakan kerja menskrukan pada  control panel sebelah..

TAMAT BAHAGIAN 2

Praktikal Oh Praktikal 1

Assalammualaikum....

Latihan Industri aq dah abis...
jadi skrang time untuk buat report pulak...
macam2 aq pikirkan untuk buatkan report pasal pembahagi pencawang utama 33KV/11KV(PPU) ni... sebab aq pown x tau sangat teorinya.....

gambarajah bawah menerangkan aliran tenaga dari empangan boleh sampai ke rumah kita sekarang ni... yang PPU 33KV/11KV berada kat mne???

jadi sekadar shared skit kat kowang sumer aq buatkan ini....

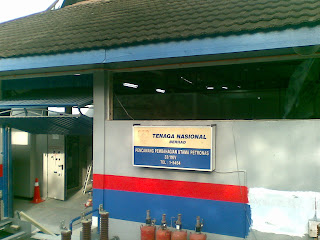

OK, side kerja aq di bangi... di pembahagi pencawang utama 33kv/11kv...

asalnya REHAB.... itu yang nampak lawa

kerjanya untuk menukar PPU lama ke baru.... orang kata yang switchgear lama bahaya. sebab x ade protection control panel. jadi bila x ada protection control panel nak 'ON' pown takut2... kenalah upah warga asing untuk 'ON'... bayar lah rm1000... kalau lucky oklah, kalau x de lucky....mati je
seperti yang korang nampak kat rajah 1, bahagian sebelah kanan yang kena taruk tali 'bahaya'...

Rajah1
Switchgear &Fedeer 11kv

selepas kerja pengalihan Switchgear & Fedeer 11kv,  seterusnya lori yang memainkan peranan untuk mengangkat keluar dari side...

kalau tidak, menyusahkan kerja2 dibaagian luar...

seperti sivil dan lain2...

org2 TNB ade  sekali





selepas kerja2 pengalihan selesai... masa untuk installer PPU

LANGKAH 1

kerja untuk buat tapak switchgear dan fedder 11kv..

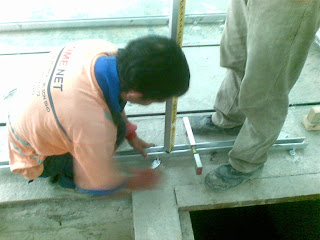

pastikan alat2 seperti pembaris besar n teropong ade.(aq x tau pe nmnya)... lepas ukuran setiap sisi adalah sama,  ambik besi panjang dan besi L (spt rajah)...

LANGKAH 2

kerja hack lantai bertujuan untuk memudahkan kerja seterusnya. kerja seterusnya adala menyimen. jikalau lantainya rata. simen yang baru senang tertanggal dalam bentuk seketul... macam batu lh jugak...

LANGKAH 3

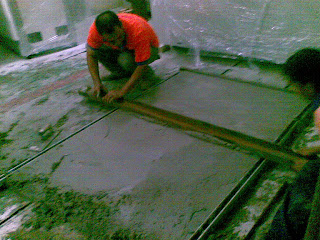

inilah kerja seterusnya.... apabila simen telah dibancuh.... maka kerja membuat tapak switchgear dilakukan.. pastikan simen tidak mengandungi air yang banyak.. nanti lambat kering... maka lamalah lepak (hehe)

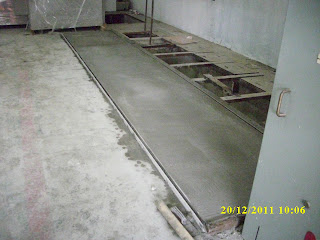

Inilah hasilnya apabila siap.. pastikan ia betul2 kering supaya kuku untuk letakkan switchgear

Tamat untuk

Praktikal Oh Praktikal 1
